txt создана тема Фитинги труб в форуме Задать вопрос 8 лет, 1 месяц назад
Доброго всем дня.
Есть нод позволяющий создать отвод для двух выбранных труб:
Вот что в ноде:
Вопрос:

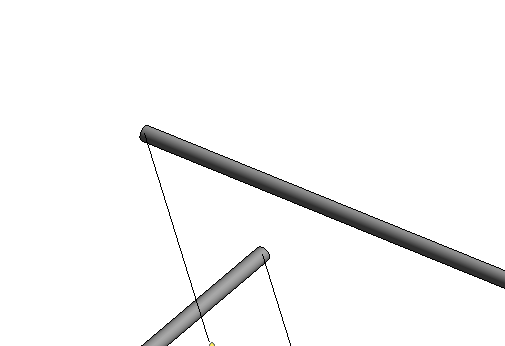

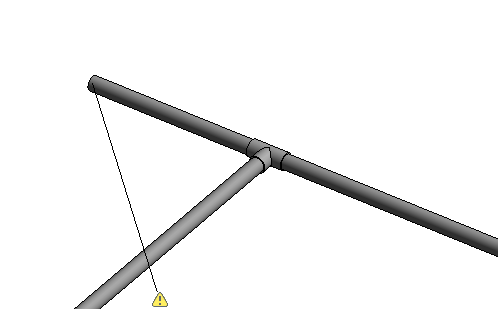

1.) как создать фитинг тройника для выбранных труб , допустим при присоединении их из такого положения:
-
txt создана тема Фитинги труб в форуме Задать вопрос 8 лет, 1 месяц назад
Доброго всем дня.Есть нод позволяющий создать отвод для двух выбранных труб:
Вот что в ноде:
import clrclr.AddReference(“RevitServices”)
import RevitServices
from RevitServices.Persistence import DocumentManager
from RevitServices.Transactions import TransactionManager
doc = DocumentManager.Instance.CurrentDBDocumentclr.A…[Читать далее]
-
txt voted up to a reply by txt in the topic PipingSystemType 8 лет, 1 месяц назад
-
Legantmar ответил(а) на тему PipingSystemType в форуме Задать вопрос 8 лет, 1 месяц назад
Пару слов для понимания (пригодится другим)
ВАРИАНТ 1
OUT = UnwrapElement(IN[0]).Location.Curve.ToProtoType().StartPoint # Получение точки через преобразование к линии динамо
В этой строчке разворачивается входной элемент UnwrapElement(IN[0]) (для доступа к основным свойствам).
Через команду Location получаем расположение элемента (д…[Читать далее] -
Legantmar ответил(а) на тему PipingSystemType в форуме Задать вопрос 8 лет, 1 месяц назад
Пару слов для понимания (пригодится другим)
ВАРИАНТ 1
OUT = UnwrapElement(IN[0]).Location.Curve.ToProtoType().StartPoint # Получение точки через преобразование к линии динамо
В этой строчке разворачивается входной элемент UnwrapElement(IN[0]) (для доступа к основным свойствам).
Через команду Location получаем расположение элемента (д…[Читать далее] -
Legantmar ответил(а) на тему PipingSystemType в форуме Задать вопрос 8 лет, 1 месяц назад
Пару слов для понимания (пригодится другим)
ВАРИАНТ 1
OUT = UnwrapElement(IN[0]).Location.Curve.ToProtoType().StartPoint # Получение точки через преобразование к линии динамо
В этой строчке разворачивается входной элемент UnwrapElement(IN[0]) (для доступа к основным свойствам).
Через команду Location получаем расположение элемента (д…[Читать далее] -
Legantmar ответил(а) на тему PipingSystemType в форуме Задать вопрос 8 лет, 1 месяц назад
Пару слов для понимания (пригодится другим)
ВАРИАНТ 1
OUT = UnwrapElement(IN[0]).Location.Curve.ToProtoType().StartPoint # Получение точки через преобразование к типу динамо
В этой строчке разворачивается входной элемент UnwrapElement(IN[0]) (для доступа к основным свойствам).
Через команду Location получаем расположение элемента (для протяженных…[Читать далее] -
Legantmar ответил(а) на тему PipingSystemType в форуме Задать вопрос 8 лет, 1 месяц назад
Пару слов для понимания (пригодится другим)
ВАРИАНТ 1
OUT = UnwrapElement(IN[0]).Location.Curve.ToProtoType().StartPoint # Получение точки через Prototypes
В этой строчке разворачивается входной элемент UnwrapElement(IN[0]) (для доступа к основным свойствам).
Через команду Location получаем расположение элемента (для протяженных эле…[Читать далее] -
Legantmar ответил(а) на тему PipingSystemType в форуме Задать вопрос 8 лет, 1 месяц назад
Пару слов для понимания (пригодится другим)
OUT = UnwrapElement(IN[0]).Location.Curve.ToProtoType().StartPoint # Получение точки через Prototypes
В этой строчке разворачивается входной элемент UnwrapElement(IN[0]) (для доступа к основным свойствам).
Через команду Location получаем расположение элемента (для протяженных элементов, так…[Читать далее] -
Legantmar ответил(а) на тему PipingSystemType в форуме Задать вопрос 8 лет, 1 месяц назад
Пару слов для понимания (пригодится другим)
OUT = UnwrapElement(IN[0]).Location.Curve.ToProtoType().StartPoint # Получение точки через Prototypes
В этой строчке разворачивается входной элемент UnwrapElement(IN[0]) (для доступа к основным свойствам).
Через команду Location получаем расположение элемента (для протяженных элементов, так…[Читать далее] -
Legantmar ответил(а) на тему PipingSystemType в форуме Задать вопрос 8 лет, 1 месяц назад
Пару слов для понимания (пригодится другим)
OUT = UnwrapElement(IN[0]).Location.Curve.ToProtoType().StartPoint # Получение точки через Prototypes
В этой строчке разворачивается входной элемент UnwrapElement(IN[0]) (для доступа к основным свойствам).
Через команду Location получаем расположение элемента (для протяженных элементов, так…[Читать далее] -
txt voted down to a reply by txt in the topic PipingSystemType 8 лет, 1 месяц назад
-
Legantmar ответил(а) на тему PipingSystemType в форуме Задать вопрос 8 лет, 1 месяц назад
видимо так
OUT = IN[0].Geometry()
OUT = IN[0].BoundingBox -
txt ответил(а) на тему PipingSystemType в форуме Задать вопрос 8 лет, 1 месяц назад
еще пара вопросов, не могу найти в сети ответа, как получить для этой же трубы:
1.) Element.Geometry
2.) Bounding.Box
-
txt voted up to a reply by txt in the topic PipingSystemType 8 лет, 1 месяц назад
-
Legantmar ответил(а) на тему PipingSystemType в форуме Задать вопрос 8 лет, 1 месяц назад
OUT = UnwrapElement(IN[0]).Location.Curve.ToProtoType().StartPoint.X
OUT = UnwrapElement(IN[0]).Location.Curve.ToProtoType().Direction -
txt ответил(а) на тему PipingSystemType в форуме Задать вопрос 8 лет, 1 месяц назад
для получения start point :
OUT = UnwrapElement(IN[0]).Location.Curve.GetEndPoint(0).ToPoint()GetEndPoint(0) – получаем Start Point
GetEndPoint(1) – получаем End Point
как далее получить:
1) координату Х
2.) вектор -
txt ответил(а) на тему PipingSystemType в форуме Задать вопрос 8 лет, 1 месяц назад
для получения end point :
OUT = UnwrapElement(IN[0]).Location.Curve.GetEndPoint(0).ToPoint()GetEndPoint(0) – получаем Start Point
GetEndPoint(1) – получаем End Point
как далее получить:
1) координату Х
2.) вектор -
txt ответил(а) на тему PipingSystemType в форуме Задать вопрос 8 лет, 1 месяц назад
для получения end point :
OUT = UnwrapElement(IN[0]).Location.Curve.GetEndPoint(0).ToPoint()
как далее получить:
1) координату Х
2.) вектор -
txt ответил(а) на тему PipingSystemType в форуме Задать вопрос 8 лет, 1 месяц назад
для получения start point :
OUT = UnwrapElement(IN[0]).Location.Curve.GetStartPoint(1).ToPoint()
как далее получить:
1) координату Х
2.) вектор - Загрузить еще
